📘 HỒ SƠ THIẾT KẾ M&E DATACENTER – FULL BẢN VẼ AUTOCAD

✅ Tổng quan tài liệu

Bộ hồ sơ bao gồm trọn bộ bản vẽ kỹ thuật hệ thống cơ điện – Datacenter tiêu chuẩn, áp dụng cho công trình trung tâm dữ liệu quy mô nhỏ và trung bình. Hồ sơ được trình bày chuyên nghiệp, rõ ràng, có thể chỉnh sửa theo yêu cầu thực tế.

📁 Nội dung hồ sơ bao gồm:

1. 🔌 Hệ thống điện – cấp nguồn và ATS

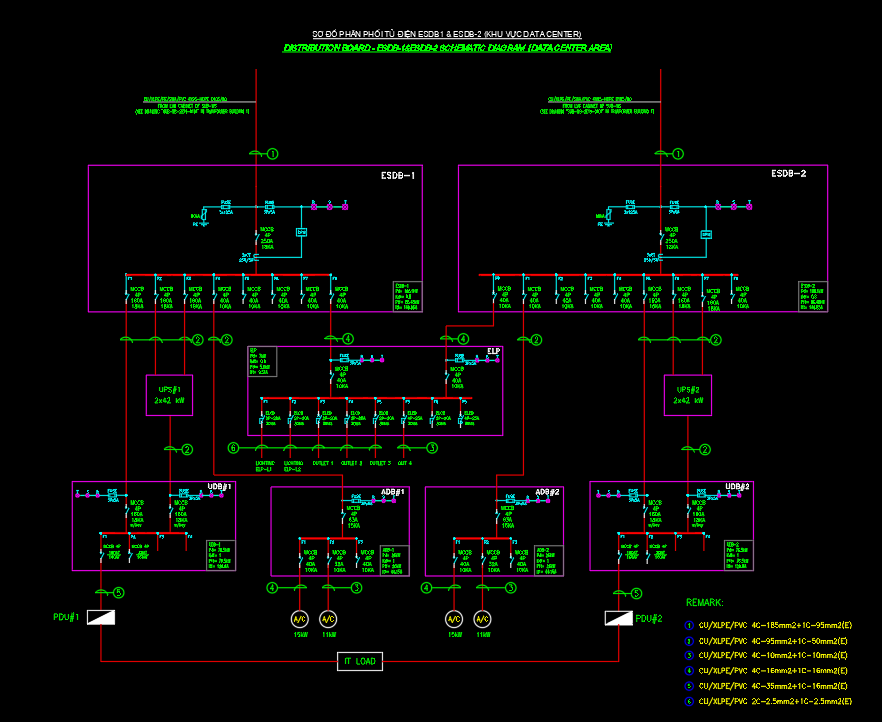

• Sơ đồ nguyên lý cấp điện 3 pha – có ATS chuyển nguồn tự động.

• Mặt bằng bố trí tủ điện, UPS, máy phát dự phòng.

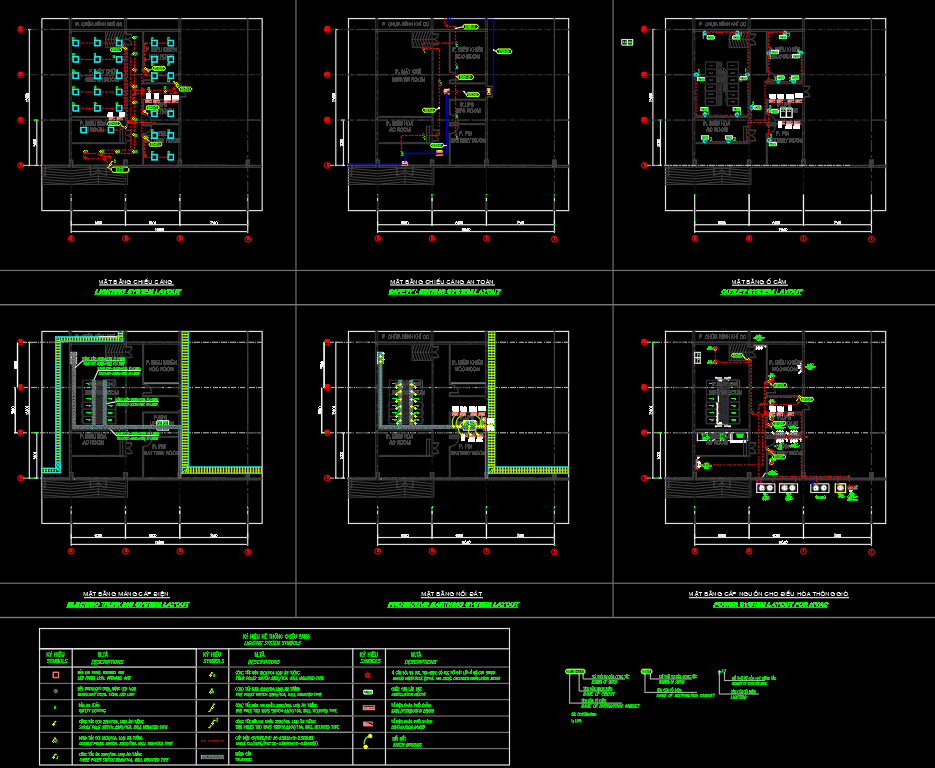

• Chi tiết cấp nguồn cho tủ Rack, phòng máy chủ, hệ thống chiếu sáng, ổ cắm chuyên dụng.

2. ❄️ Hệ thống điều hòa – thông gió

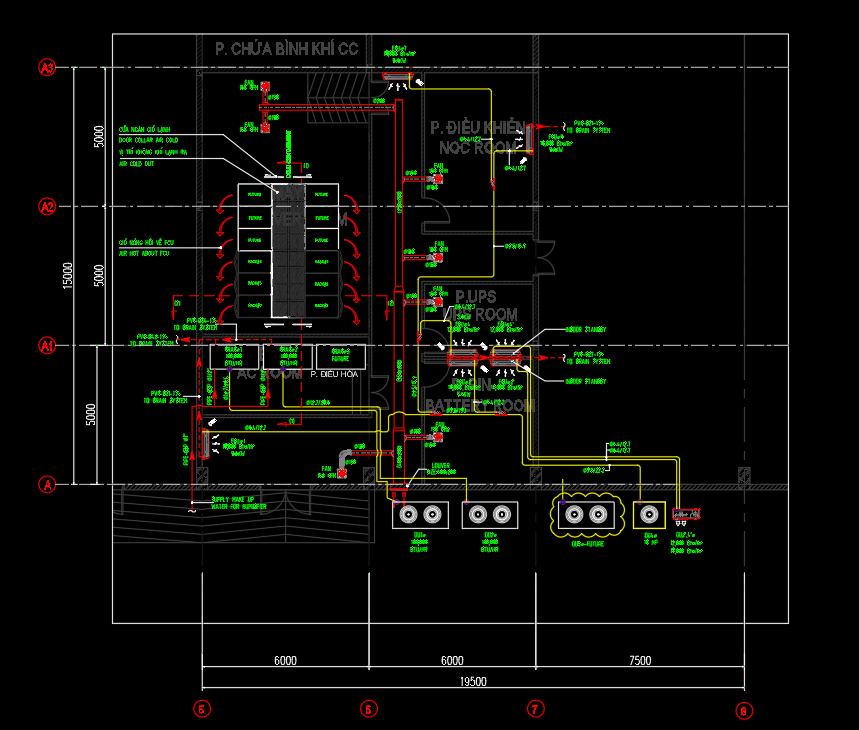

• Mặt bằng bố trí dàn lạnh, dàn nóng, quạt thông gió.

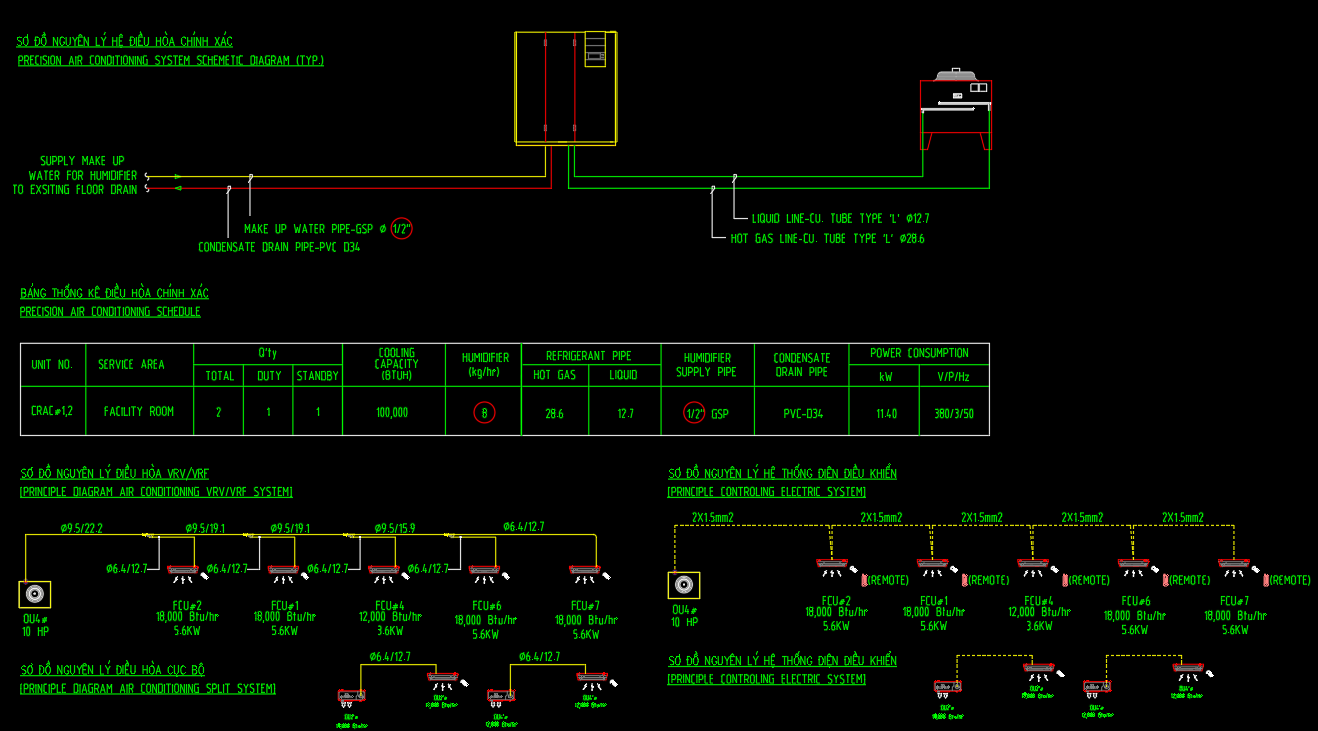

• Sơ đồ nguyên lý điều hòa không khí chính xác (CRAC).

• Chi tiết cấp gió tươi, hút gió thải cho không gian kín.

3. 🔥 Hệ thống báo cháy – chữa cháy

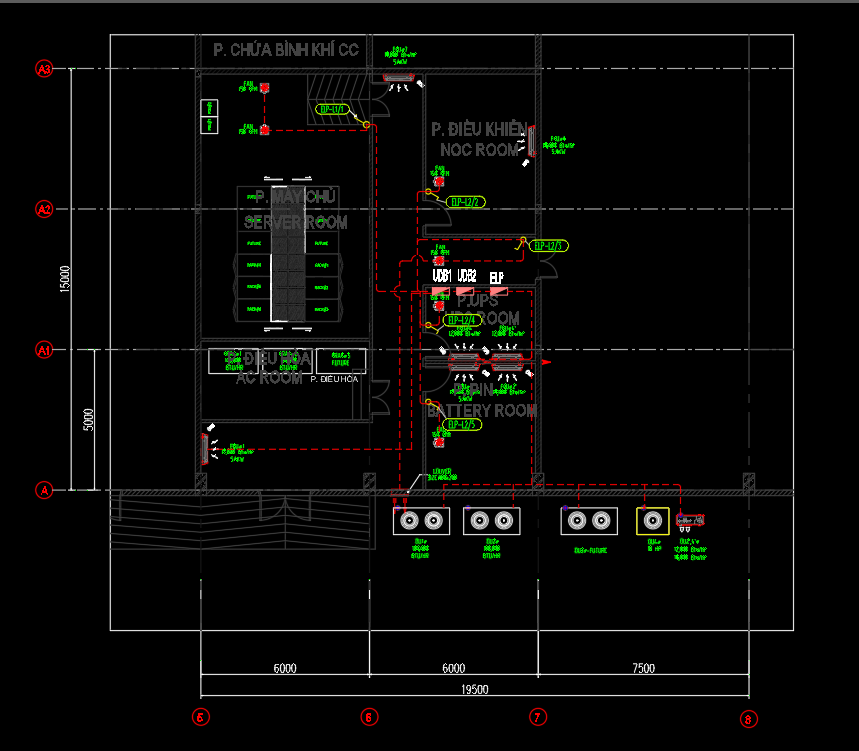

• Bố trí đầu báo khói, đầu phun chữa cháy (Sprinkler/FM200).

• Mặt bằng đi ống chữa cháy, bình chữa cháy.

• Chi tiết hệ thống chữa cháy khí (nếu có).

4. 📡 Hệ thống mạng – camera – kiểm soát

• Sơ đồ nguyên lý mạng LAN, Internet.

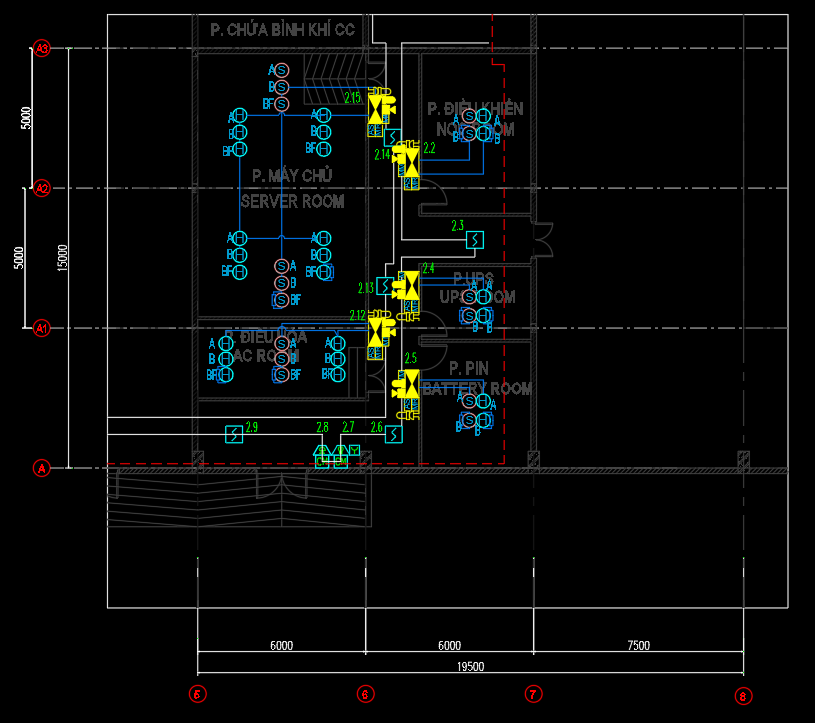

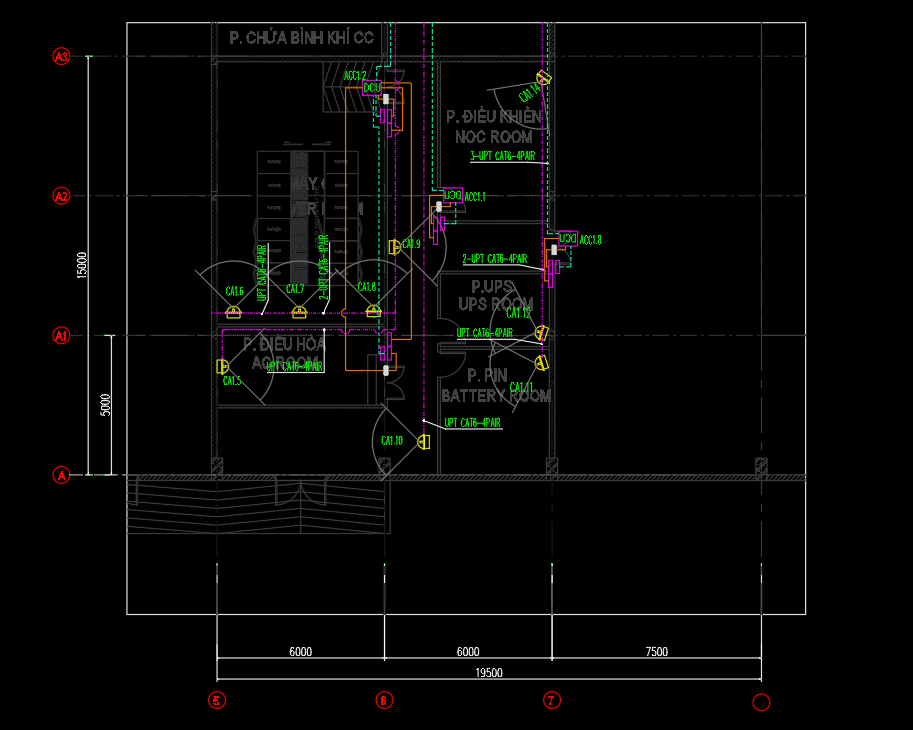

• Bố trí camera giám sát, tủ thiết bị, máy chủ.

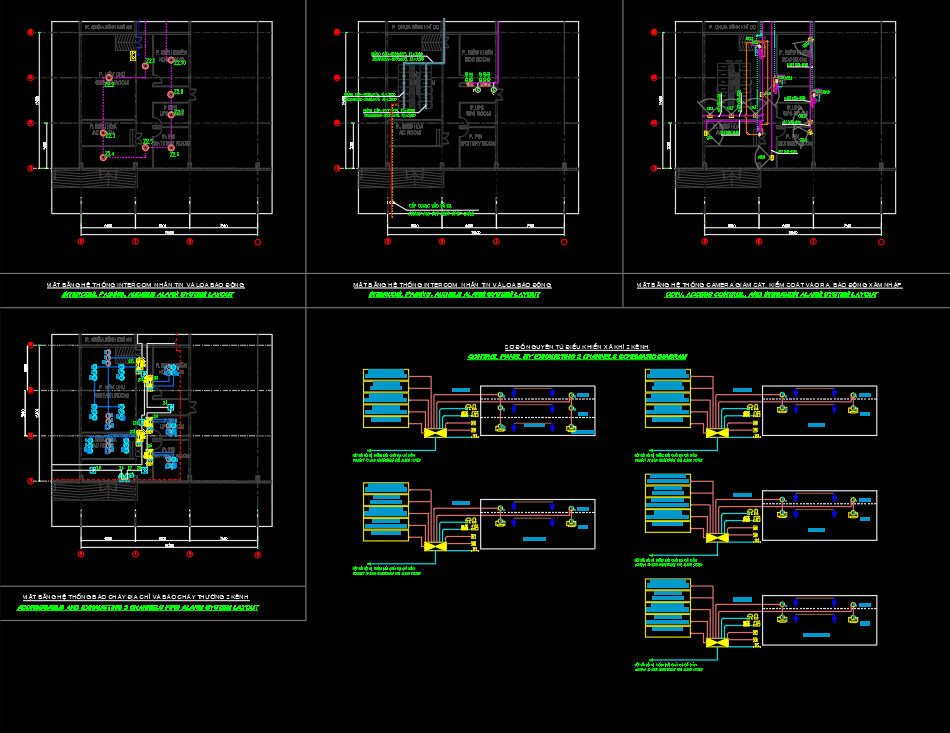

• Hệ thống kiểm soát ra vào, cảnh báo xâm nhập.

5. 🧱 Chi tiết kết cấu và bố trí thiết bị

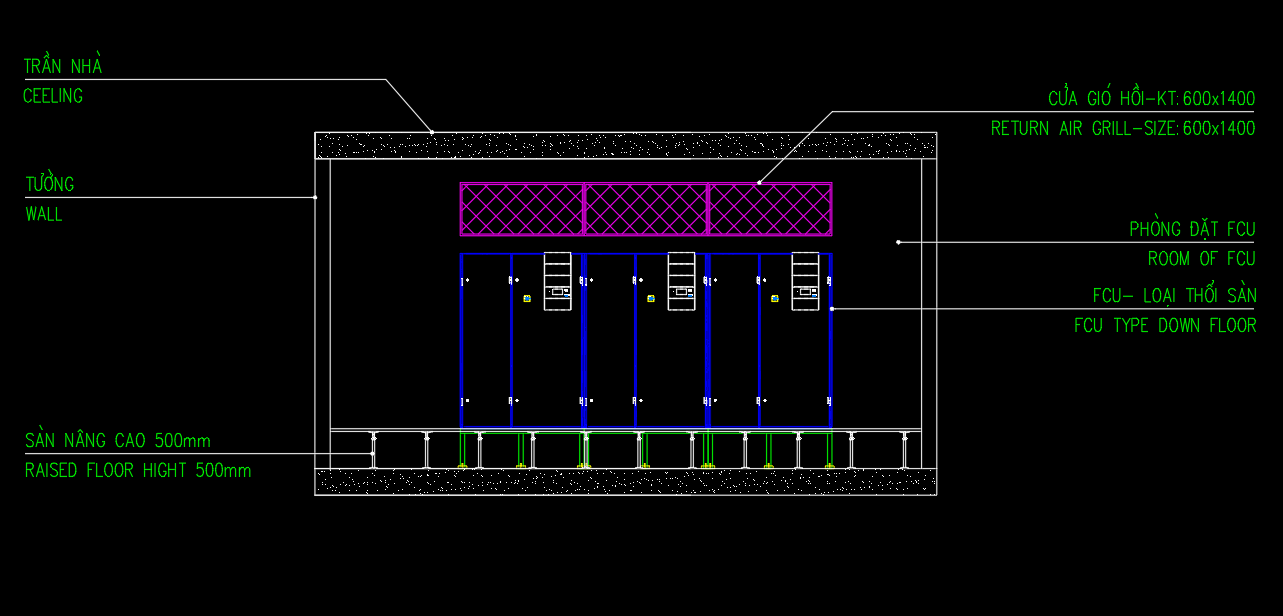

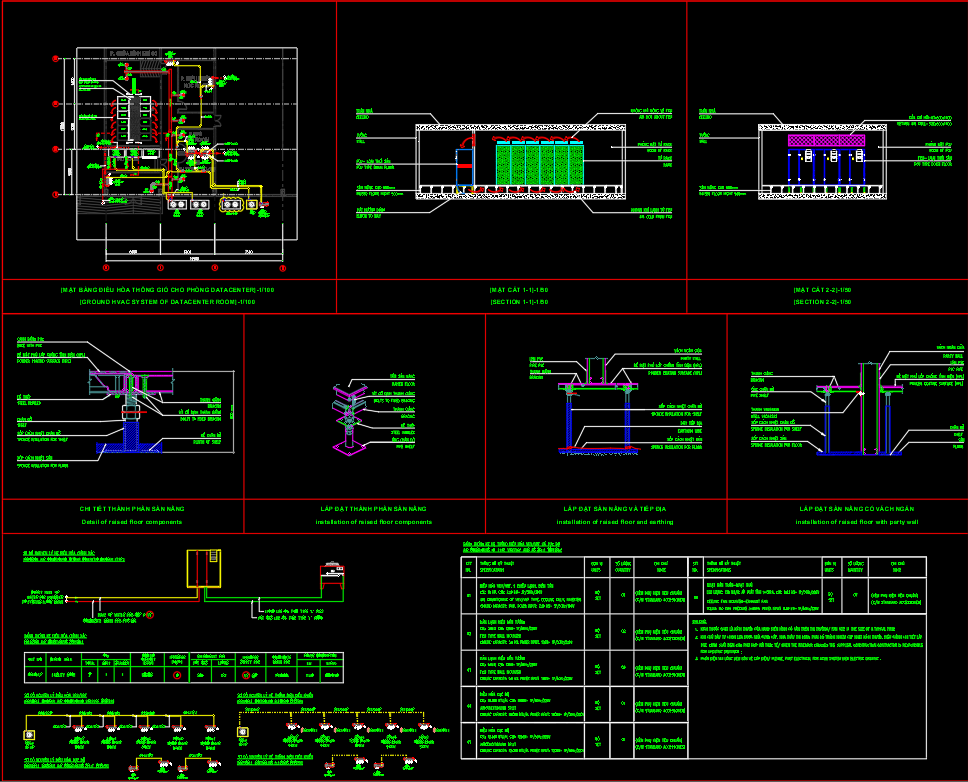

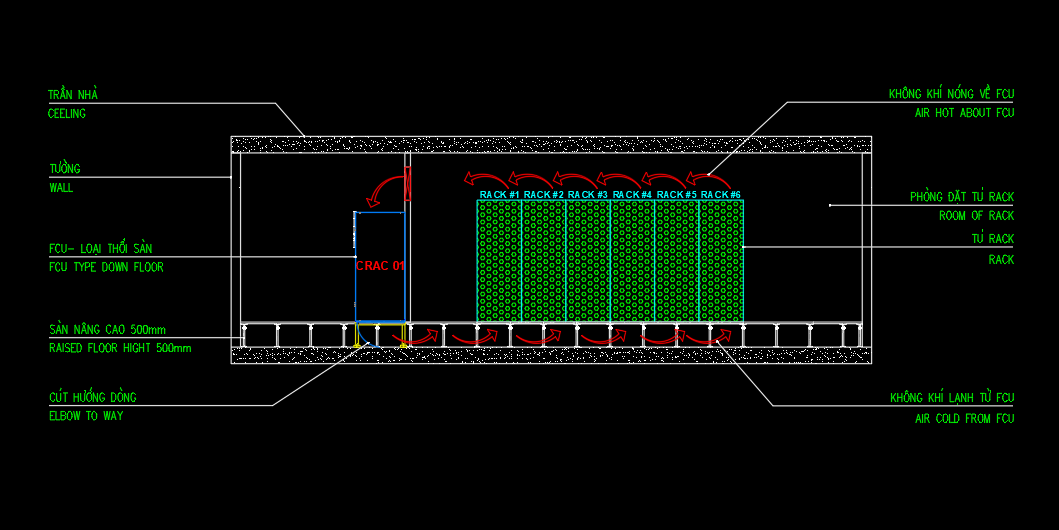

• Mặt cắt bố trí sàn nâng kỹ thuật, trần kỹ thuật.

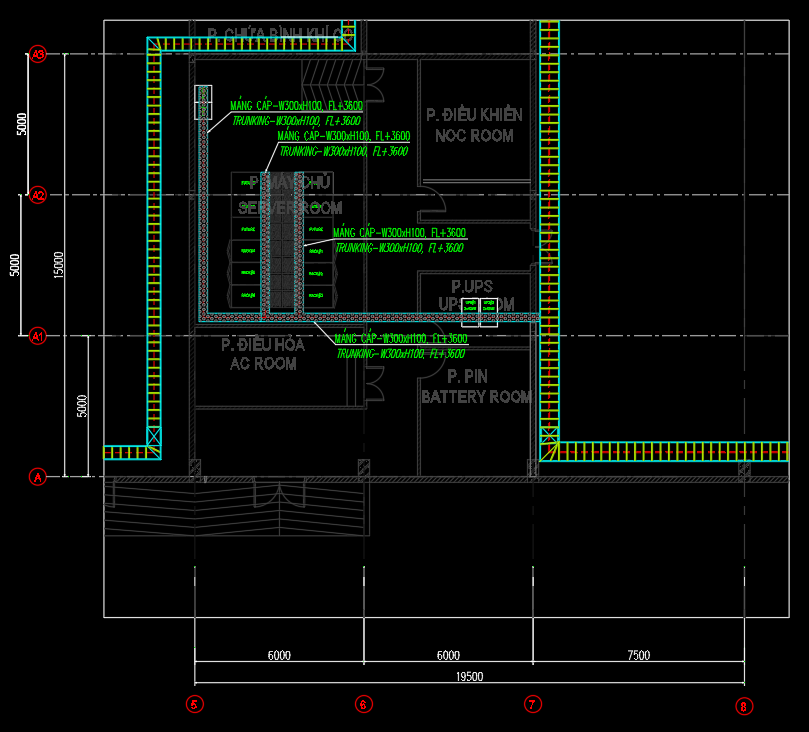

• Chi tiết đi cáp ngầm, cáp nổi, hệ thống tiếp địa.

• Mặt bằng thiết bị chủ chốt (UPS, máy phát, hệ thống lạnh...).

📌 Thông tin bổ sung:

• File định dạng AutoCAD (DWG) dễ chỉnh sửa.

• Có ghi chú – ký hiệu – bảng thống kê thiết bị rõ ràng.

• Phù hợp cho các kỹ sư MEP, đơn vị thiết kế – thi công, chủ đầu tư công trình trung tâm dữ liệu nhỏ – vừa.

🎯 Lợi ích khi mua tài liệu này

• Tiết kiệm thời gian thiết kế sơ bộ.

• Dễ dàng tùy biến theo công trình thực tế.

• Có thể dùng làm mẫu thiết kế, hồ sơ trình duyệt hoặc đấu thầu.
