TRẠM BIẾN ÁP XÂY - 750KVA & MÁY PHÁT 625KVA

📘 BỘ BẢN VẼ THIẾT KẾ TRẠM BIẾN ÁP 750kVA + MÁY PHÁT ĐIỆN 625kVA
🔧 Định dạng file: Ảnh xuất từ bản vẽ AutoCAD
📁 Gồm: 09 bản vẽ chi tiết
📐 Phù hợp cho: Thiết kế - thi công trạm biến áp dân dụng & công nghiệp quy mô vừa

📂 Nội dung bộ tài liệu bao gồm:

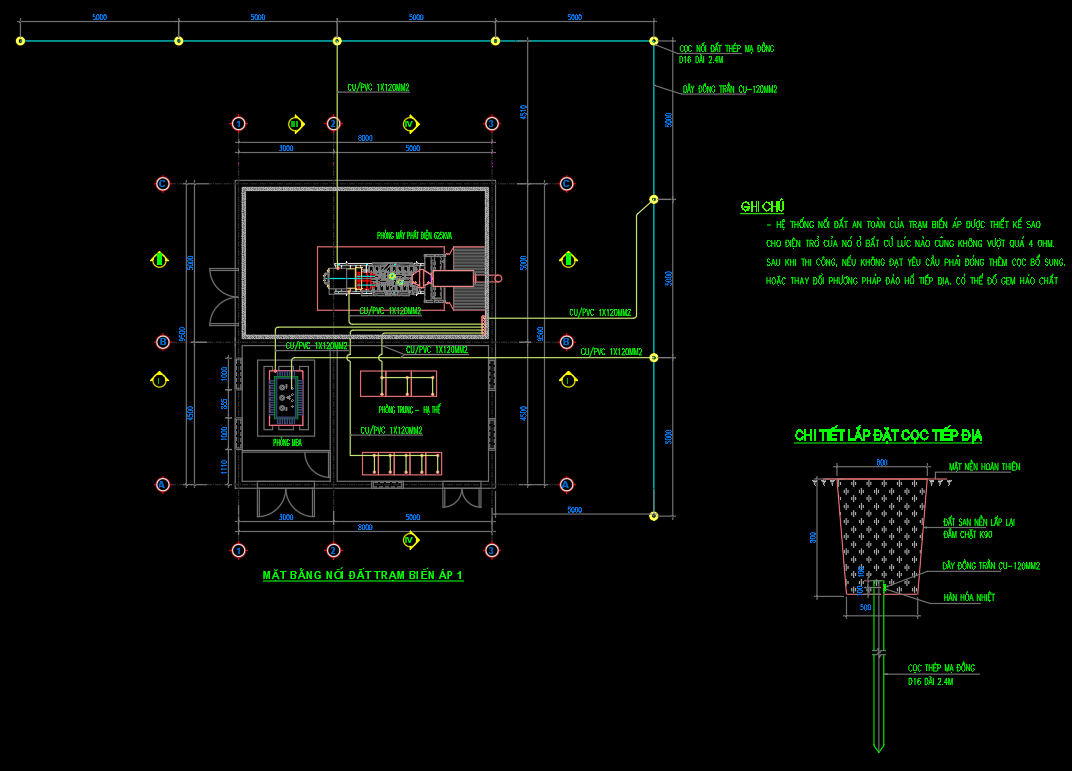

1. Mặt bằng ngôi đất và tiếp địa trạm biến áp

   • Mô tả hệ thống nối đất

   • Ghi chú yêu cầu điện trở tiếp địa

   • Chi tiết lắp đặt cọc tiếp địa, dây CU/PVC

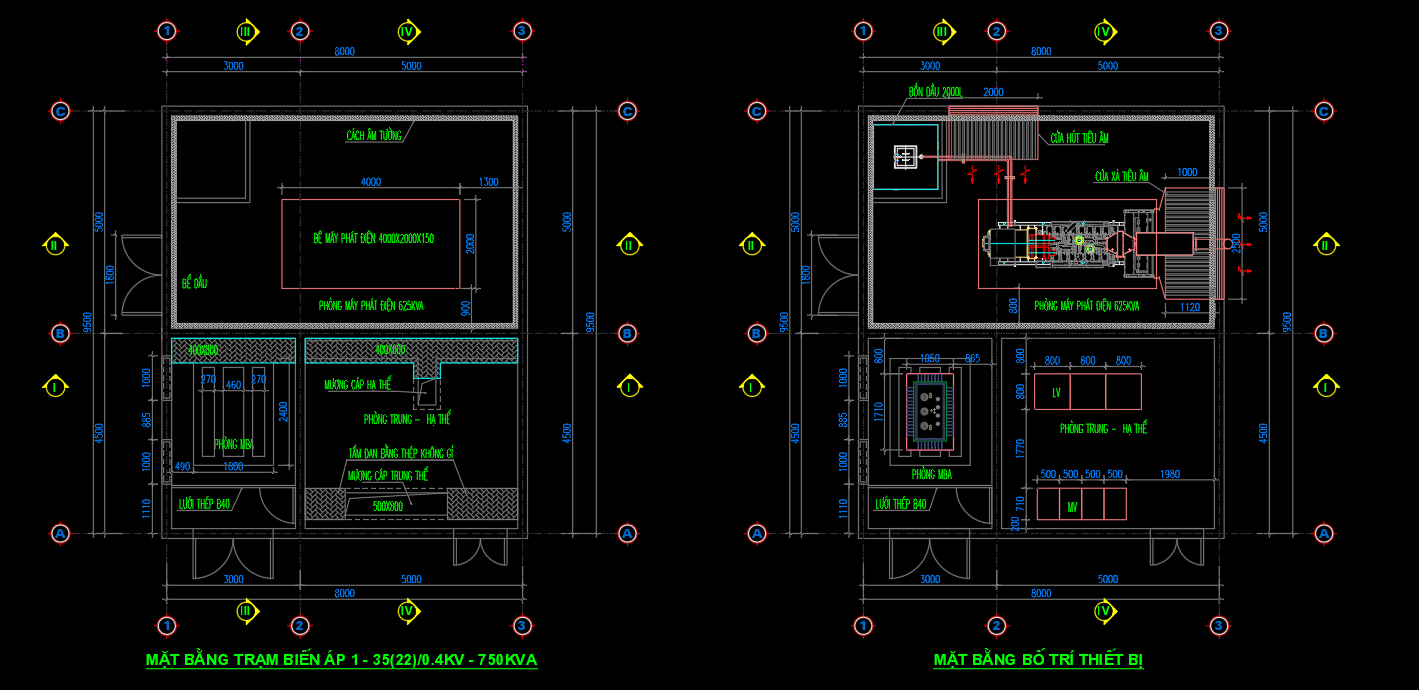

2. Mặt bằng cấp điện tổng thể

   • Phân bố các phòng chức năng: Phòng MBA, Trung thế – Hạ thế, Máy phát

   • Mặt bằng bố trí cáp: MV, LV1, LV2, LV3

3. Mặt bằng kiến trúc công trình

   • Bản vẽ bố trí phòng, kích thước xây dựng

   • Ghi chú bể máy phát, tường cách âm

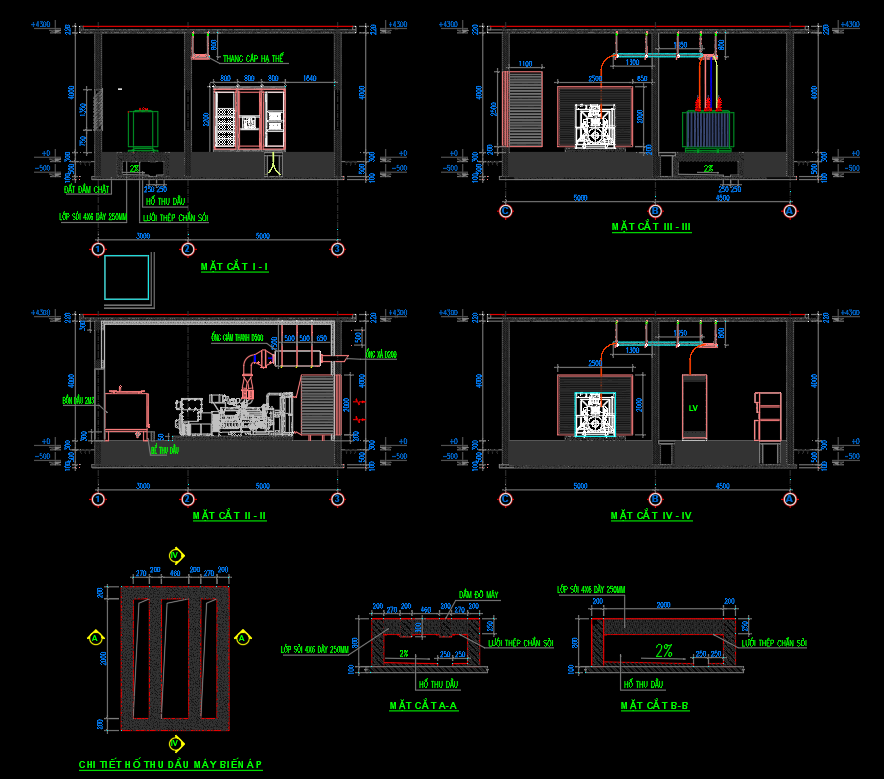

4. Các mặt cắt I-I, II-II, III-III, IV-IV

   • Mô tả rõ ràng chiều cao tầng, ống gió, trục cáp

   • Chi tiết hố thu dầu máy biến áp

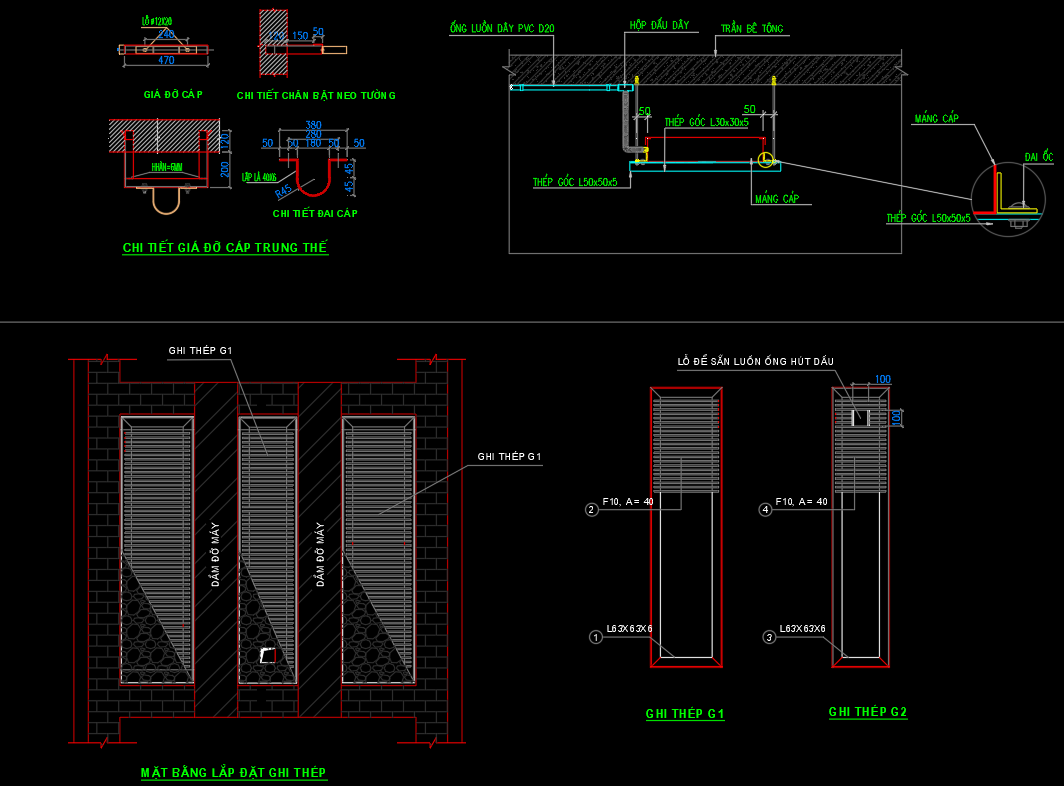

5. Chi tiết giá đỡ cáp trung thế và ống luồn dây

   • Bố trí treo ống, đi dây cáp, neo tường

   • Chi tiết ghi thép G1, G2 cho đỡ ống dầu

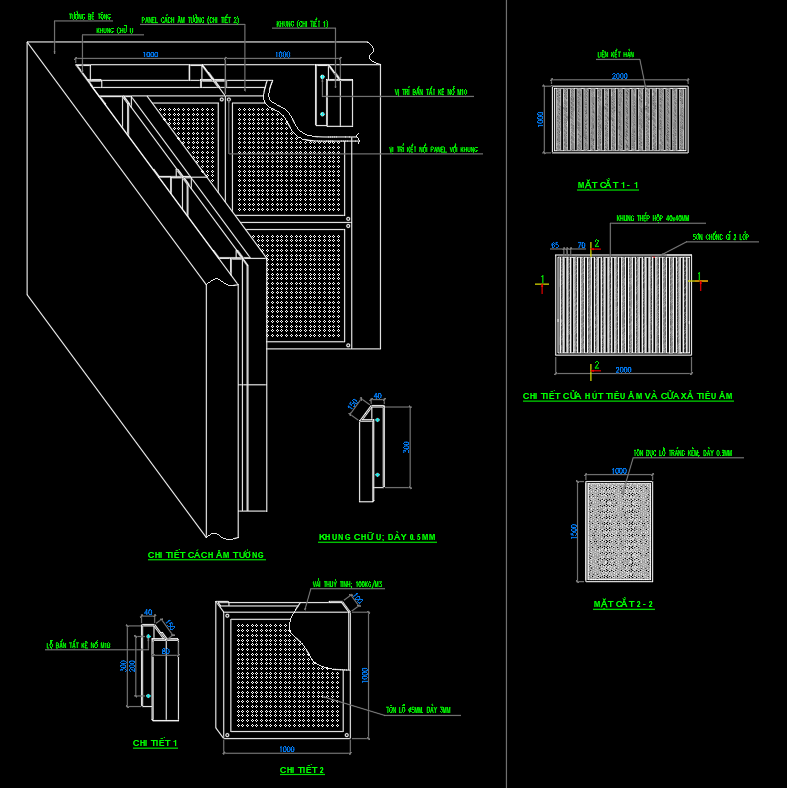

6. Chi tiết cách âm tường và cửa hút – xả tiêu âm

   • Panel cách âm, khung thép, vị trí lắp cố định

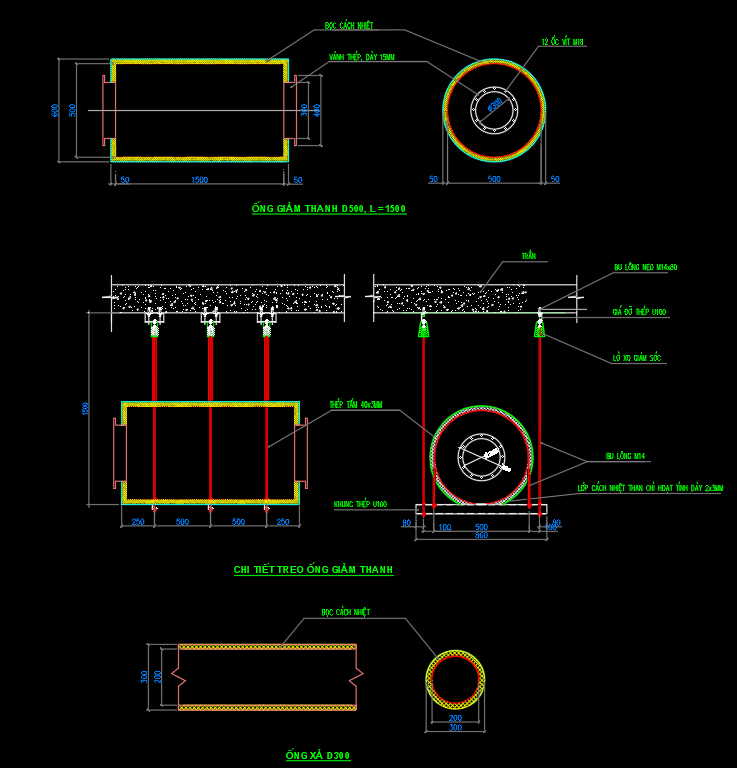

7. Chi tiết ống giảm thanh và ống xả

   • Bản vẽ ống D300, D500 có lớp cách nhiệt

   • Chi tiết treo và cố định bằng thép hộp

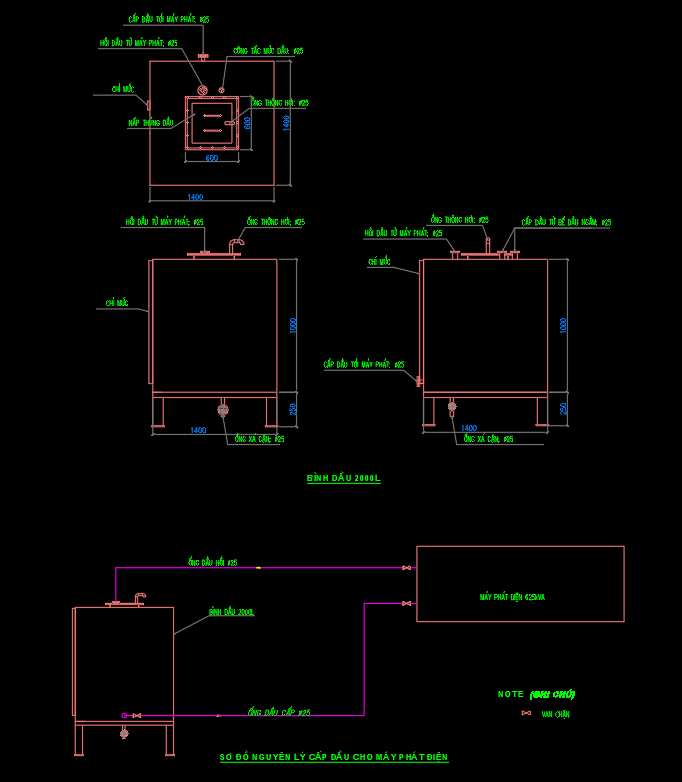

8. Chi tiết bồn dầu 2000L

   • Mặt đứng, mặt bằng và sơ đồ nguyên lý cấp dầu cho máy phát điện

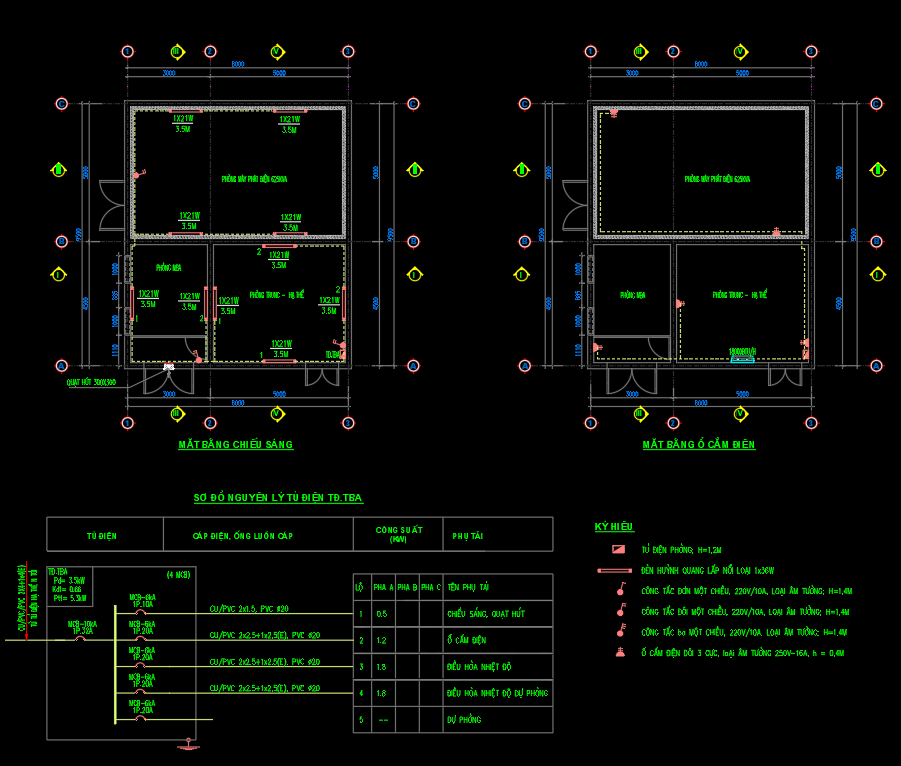

9. Mặt bằng chiếu sáng – ổ cắm – sơ đồ tủ điện

   • Bố trí đèn, ổ cắm, điều hòa

   • Sơ đồ cấp điện tổng và phụ tải theo từng nhánh

🎯 Ứng dụng thực tế:

• Dùng làm mẫu tham khảo thiết kế trạm biến áp cho:

  • Nhà máy, xưởng sản xuất

  • Tòa nhà văn phòng

  • Trường học, bệnh viện

• Phù hợp cho kỹ sư điện, sinh viên ngành điện công nghiệp, đơn vị tư vấn
