LOD- Mức độ hoàn thiện (Level of Development/Level of Detail)

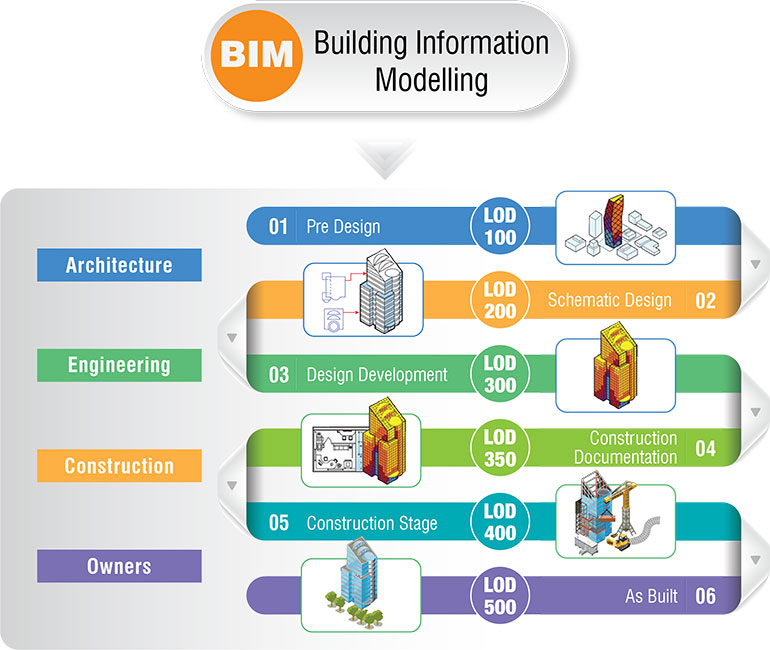

ĐỊNH NGHĨA CƠ SỞ VỀ LOD

LOD 100

Mỗi Cấu kiện trong Mô hình (Model Element) có thể được thể hiện dưới hình thức đồ họa bằng một biểu tượng hay hình khối chung chung, nhưng chưa đáp ứng được yêu cầu cho LOD200. Thông tin liên quan đến Cấu kiện Mô hình đấy (chẳng hạn như chi phí cho mỗi mét vuông, khối lượng toàn hệ thống HAVC v.v.) có thể được tham chiếu từ các Cấu kiện Mô hình khác.

LOD 200

Mỗi Cấu kiện Mô hình được diễn họa trong Mô hình bằng một hệ thống hay đối tượng chung chung, hoặc bằng một cấu kiện tổ hợp có xấp xỉ cùng khối lượng, kích thước, hình dạng, vị trí và cách bố trí. Các thông tin phi hình học có thể được đính kèm vào Cấu kiện Mô hình đó.

LOD 300

Mỗi Cấu kiện Mô hình được diễn họa trong Mô hình bằng một hệ thống, đối tượng hay một cấu kiện tổ hợp cụ thể, có chỉ định chính xác khối lượng, kích thước, hình dạng, vị trí và cách bố trí. Các thông tin phi hình học phải được đính kèm vào Cấu kiện Mô hình đó.

LOD 350

Mỗi Cấu kiện Mô hình được diễn họa trong Mô hình bằng một hệ thống, đối tượng hay một cấu kiện tổ hợp cụ thể, có chỉ định chính xác khối lượng, kích thước, hình dạng, vị trí, cách bố trí và có kể đến tương tác với các hệ thống khác. Các thông tin phi hình học phải được đính kèm vào Cấu kiện Mô hình đó.

LOD 400

Mỗi Cấu kiện Mô hình được diễn họa trong Mô hình bằng một hệ thống, đối tượng hay một cấu kiện tổ hợp cụ thể, có chỉ định chính xác khối lượng, kích thước, hình dạng, vị trí, cách bố trí cùng cùng với các thông tin chi tiết về chế tạo, lắp ráp, và lặp đặt trong công trình. Các thông tin phi hình học phải được đính kèm vào Cấu kiện Mô hình đó.

LOD 500

Mỗi Cấu kiện Mô hình đều được kiểm tra đối chiếu với thực địa về kích thước, vị trí, số lượng, và cách bố trí. Các thông tin phi đồ họa phải được đính kèm vào Cấu kiện Mô hình.

NGÔN NGỮ LOD

LOD và giai đoạn thiết kế

• Không có tiêu chuẩn chi tiết dành cho giai đoạn thiết kế. Đôi khi kiến trúc sư phải tự tạo tiêu chuẩn, nhưng sẽ có sự khác biệt giữa các tổ chức, và thậm trí trong một tổ chức những yêu cầu cần được điều chỉnh theo yêu cầu của từng dự án.
• Quá trình xây dựng hệ thống từ giai đoạn ý tưởng tới việc định nghĩa chính xác ở những mức độ khác nhau, vì vậy tại mỗi thời điểm khác nhau được đưa ra các đối tượng (elements) sẽ ở các điểm khác nhau của quá trình trên. Tại thời điểm kết thúc của giai đoạn thiết kế, lấy ví dụ, mô hình sẽ bao gồm các kết cấu ở LOD 200, nhưng sẽ có bao gồm LOD 100, cũng như LOD 300.

LOD và mô hình

• Sẽ không có mô tả kiểu như “LOD### model”. Mô hình dự án tại bất kỳ giai đoạn của sản phẩm sẽ luôn luôn bao gồm các đối tượng (elements) và  sự tập hợp (assemblies) ở các cấp độ khác nhau. Lấy ví dụ như, không có một logic nào  yêu cầu “Mô hình LOD 200” đối với giai đoạn thiết kế. Thay vào đó “100% SD (Schematic Design) Model” sẽ bao gồm các đối tượng được mô hình ở nhiều cấp độ phát triển (LOD).

Hy vọng Shopcodien đã mang lại cho các bạn cái nhìn về LOD để phục vụ cho công tác thiết kế!
